监控系统技术方案

1. 引言

NVR（Network Video Recorder）为核心的第三代网络视频监控系统，拥有独特的技术优势，正成为当前监控系统建设的主流。前端采用网络摄像机，图像信号采集后立即进行编码，然后通过网络传输，不会产生图像干扰和信号衰减问题，保证了图像的质量。采用网络化部署，有效的提高了系统的紧凑型，布线简洁，方便管理，更可以无缝的接入大型管理平台，形成全网络化监控的综合优势。并且随着摄像技术的发展，NVR可以接入高清网络摄像机(720P,1080P)，构建高清监控系统，这是传统的模拟监控系统所不能实现的。

· 网络视频监控已经应用于楼宇、小区、卖场、工厂、商铺等各个领域，也已渗透至电信运营商、公安、军队、政府、金融、教育、工业厂矿、企业等各个行业。

2. 需求分析

视频需求：

2.1 从硬盘录像机NVR上读取实时流，在web页面上实时播放，支持多路400万摄像头同时播放和切换，视频切换要求小于1s；

2.2 从硬盘录像机NVR上读取回放流，在web上播放，支持快进播放，支持1,2,4,8,16等倍速播放；

2.3 支持海康、大华等摄像设备接入，支持H.265、H.264等协议，支持多个NVR管理100多个摄像头的拓扑结构；

2.4 和管理平台对接：BS架构，win10系统，Chrome浏览器

2.4.A 实时流支持4宫格、9宫格播放（一个宫格是一个独立的播放窗口，监控一个设备的生产过程（100多个摄像头监控），一个摄像头对应一个生产工序，具有相应的视频区域）

2.4.B 支持通过通道名称、NVR IP地址、用户名、密码等配置，实现实时流、回访流的读取

2.4.C 支持通过设备编号、工序编号检索相应的视频片段

2.5 支持多客户端同时访问，支持视频流推送服务，支持视频服务器集群部署结构

2.6 本地存储量：1年5000T，支持海量视频的快速检索，端到端延迟小于3s

3. 系统方案设计

根据该项目的总体需求，我们建议采用全网络化的视频监控解决方案，采用NVR、网络摄像机、视频适配器来构建视频监控系统。

3.1 系统架构

一个完整的视频监控系统，包括成像、采集、编码、传输、管理、显示、存储等各个组成部分。

 成像与编码：在此方案中，建议全部使用网络摄像机（IPC），网络摄像机安装简单，节省施工成本；对于原有系统的改造，可通过增加视频适配器接入新建系统中来，节约成本；

 传输：建议采用全网络化的传输方式，尽量减少模拟的视频线、音频线、控制线的传输距离，除了节省线材、降低施工难度外，还可以让视频图像受到干扰的几率降低，保证图像质量。

 管理与存储：NVR管理，NVR CVR实现网络存储。

 显示与操作：通过web页面进行操作与监视，以利于与应用系统的操作管理，或者远程客户端，实现远程管理与监控。

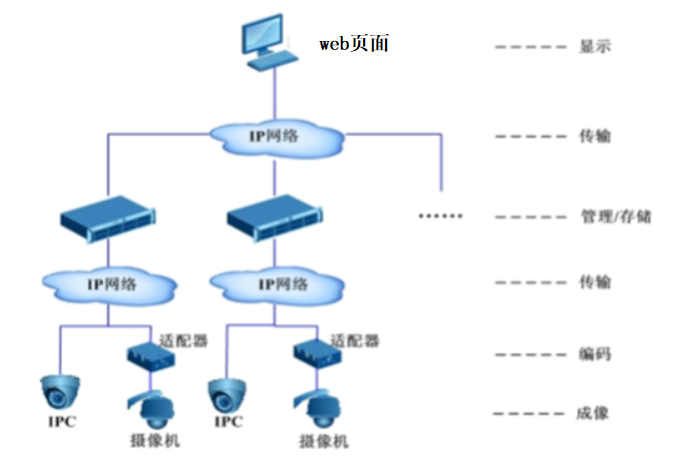

3.2 系统组网
